CW004A (Cu-ETP, M1E) to miedź elektrolityczna o czystości min. 99,90% Cu+Ag, wytwarzana metodą elektrolitycznego rafinowania (ETP – Electrolytic Tough Pitch). Minimalna przewodność elektryczna wynosi 100% IACS – wartość referencyjna dla wszystkich stopów miedzi i bezwzględne minimum dla elementów przewodzących wg IEC 60909 i EN.

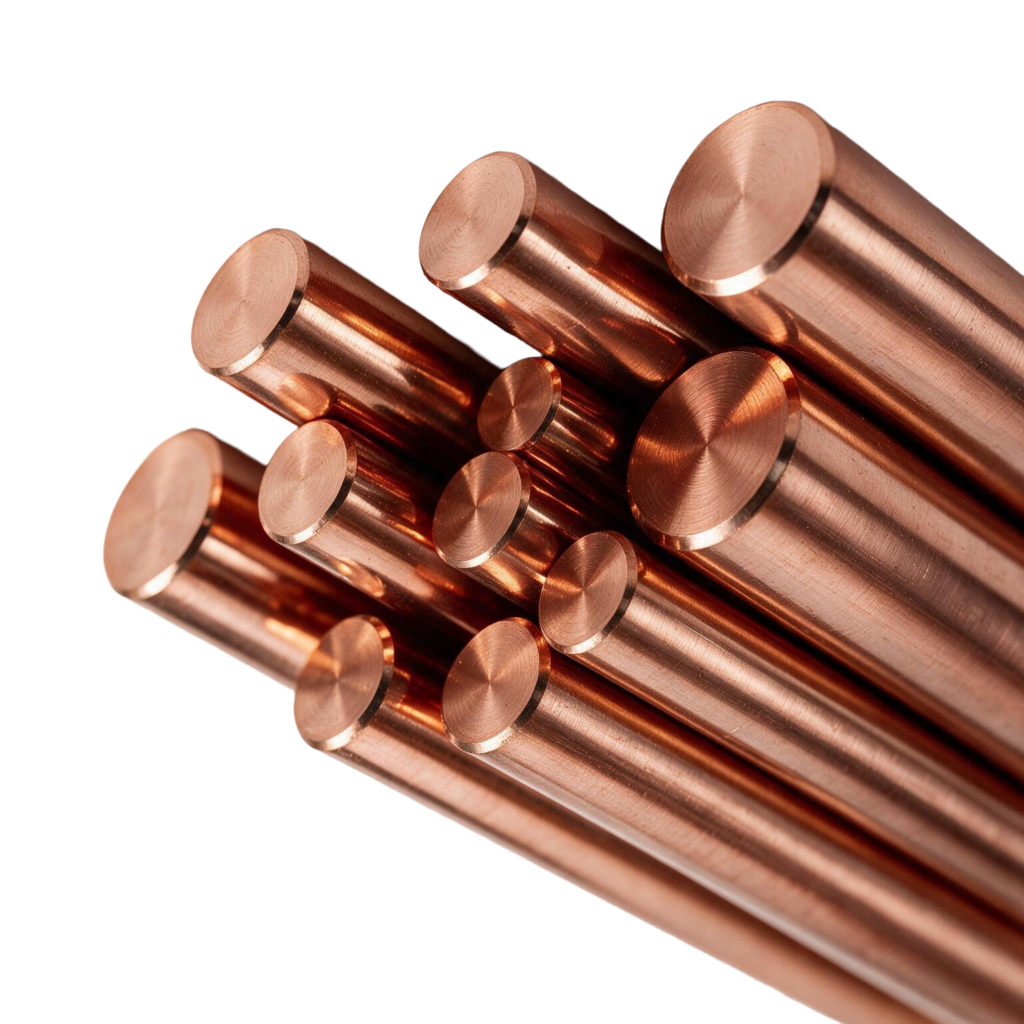

Pręty ciągnione na zimno dostępne w średnicach 10 – 40 mm w stanie ciągnionym (R2500) wg EN 13601:2021. Stan materiałowy należy potwierdzić w ateście 3.1 konkretnej dostawy.
Najważniejsze ograniczenie Cu-ETP: obecność szczątkowego tlenu (O maks. 0,040%) powoduje tzw. chorobę wodorową (hydrogen embrittlement) przy nagrzewaniu powyżej ok. 400°C w atmosferze wodoru lub gazów redukujących. W takich warunkach stosować wyłącznie CW008A (Cu-OF, miedź beztlenową).
* Rp0,2 40–320 MPa – zakres obejmuje wszystkie stany (R200,R230,R250,R260,R280,R300,R350). Dla stanu R250: min.200 MPa; R280:min 240 MPa; R350: min. 320 MPa. Dla stanu wyżarzonego R200 Rp0,2 określa się jako maksymalne 120 MPa , specjalnie nie wyższe aby spełniało wymóg przydatności do stosunkowo łatwego gięcia .
Źródło: EN 13601:2021(E) , Table 3 – CW004A, pręty okrągłe, kwadratowe, sześciokątne, płaskowniki.
Objaśnienie skali:
1 – brak możliwości / brak przydatności technologicznej
2 – ograniczone zastosowanie, wymaga ściśle kontrolowanych środków ostrożności
3 – średnia przydatność (standardowe trudności obróbcze)
4 – dobra charakterystyka (zalecane do większości zastosowań)
5 – charakterystyka wybitna (materiał optymalizowany pod dany proces)
Cu-ETP zawiera rozproszony tlenek miedzi Cu₂O. W obecności wodoru lub gazów redukujących powyżej ok. 400°C wodór dyfunduje do materiału i redukuje Cu₂O do pary wodnej, która nie może opuścić struktury – powoduje mikropęknięcia i kruche zniszczenie. W procesach wymagających nagrzewania w atmosferze H₂, CO lub NH₃ stosować wyłącznie CW008A (Cu-OF).
CW004A wykazuje ograniczoną odporność na wodę morską i środowiska o wysokim stężeniu chlorków (ryzyko korozji wżerowej i pitting). Do zastosowań morskich stosować stopy CuNi10Fe lub CuNi30Mn.
Miedź czysta jest miękka i ciągliwa – skłonna do przyklejania się do krawędzi tnących (BUE) i tworzenia długich, taśmowych wiórów. Wymagane: bardzo ostre narzędzia z węglika (K/M) lub PCD, duże prędkości skrawania, obfite chłodzenie/smarowanie. Obróbka sucha niezalecana.
CW004A spełnia chemiczne wymogi czystości dla kontaktu z żywnością (Pb ≤ 0,005%), jednak dopuszczenie wymaga atestacji wg Rozp. (WE) 1935/2004 od producenta materiału. Admetal.pl nie wydaje deklaracji zgodności do kontaktu z żywnością.
Spawanie MAG (aktywny gaz CO₂/Ar+CO₂) powoduje utlenianie miedzi i porowatość spoiny. Stosować wyłącznie TIG lub MIG z gazem ochronnym Ar lub He. Wysoka przewodność cieplna miedzi wymaga intensywnego podgrzewania wstępnego (150–300°C) i dużej mocy źródła – ciepło szybko odprowadzane od spoiny.
★ = najlepsza ocena w danej kategorii spośród porównywanych stopów. CW008A (Cu-OF) – miedź beztlenowa: brak choroby wodorowej, przewodność el. min. 100% IACS, przewodność cieplna ~391 W/mK, stosowana w próżni i półprzewodnikach. EN AW-1050A – aluminium 99,5%: masa 3× niższa, przewodność el. 61% IACS, znacznie tańsze. Dane wg EN 12163:2021, Smithells Metals Reference Book oraz CDA.
