CW004A (Cu-ETP, M1E) to miedź elektrolityczna o czystości min. 99,90% Cu+Ag, wytwarzana metodą elektrolitycznego rafinowania (ETP – Electrolytic Tough Pitch). Pozostały tlen (maks. 0,040%) jest nieodłącznym efektem procesu ETP i odpowiada za minimalną przewodność elektryczną wynoszącą 100% IACS (International Annealed Copper Standard) – bezwzględne minimum dla szyn miedzianych wg IEC i EN.

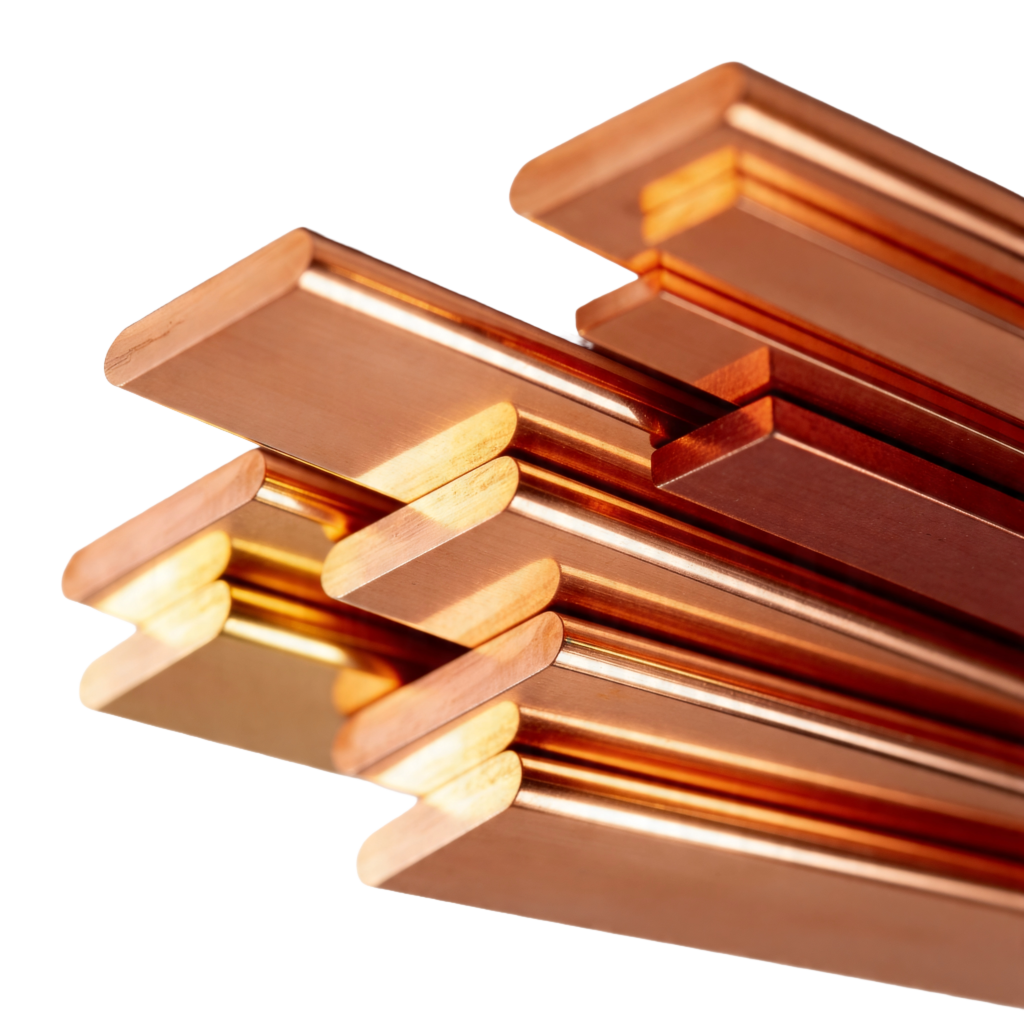

Płaskowniki dostarczane są w stanie wyżarzonym (R220) lub półtwardo ciągnionym (R290/R360) zgodnie z EN 13601:2021. Stan materiałowy należy potwierdzić w ateście 3.1 konkretnej dostawy. Szerokość i długość ustalane przez klienta w konfiguratorze admetal.pl; dostępne grubości: 5 mm i 10 mm.
Kluczowe zastosowanie to elektrotechnika: szyny zbiorcze rozdzielnic, mostki potencjałowe, uziemienia, zaciski transformatorów i silników. Bardzo wysoka przewodność cieplna (394 W/mK – ponad 3× wyższa niż aluminium) predestynuje materiał również do wymienników ciepła i elementów chłodzących. CW004A jest dopuszczony do kontaktu z żywnością przy potwierdzeniu wg Rozp. (WE) 1935/2004.
Cu-ETP zawiera szczątkowy tlen (O maks. 0,040%) – cecha definicyjna gatunku ETP. Tlen nie wpływa na przewodność elektryczną ani właściwości mechaniczne w normalnej eksploatacji, ale powoduje chorobę wodorową powyżej ok. 400°C w atmosferze H₂. Pb maks. 0,005% – umożliwia kontakt z żywnością i wodą pitną po atestacji.
Źródło: EN 13601:2021(E) ,Table 3 – CW004A, pręty okrągłe ,kwadratowe , sześciokątne,płaskowniki.
EN 13601 nie normuje promieni gięcia płaskowników. Wartości z danych katalogowych Copper Development Association (CDA) i literatury branżowej. t = grubość materiału. Gięcie płaskownika na kant ( edgewise lub hard-way bend ) wymaga dużo większych promieni ( zależnych od szerokości płaskownika ) niż gięcie na płasko ( flatwise lub easy-way bend ).
Objaśnienie skali:
1 – brak możliwości / brak przydatności technologicznej
2 – ograniczone zastosowanie, wymaga ściśle kontrolowanych środków ostrożności
3 – średnia przydatność (standardowe trudności obróbcze)
4 – dobra charakterystyka (zalecane do większości zastosowań)
5 – charakterystyka wybitna (materiał optymalizowany pod dany proces)
Cu-ETP zawiera rozproszony tlenek miedzi Cu₂O. W obecności wodoru lub gazów redukujących powyżej ok. 400°C wodór dyfunduje do materiału i redukuje Cu₂O do pary wodnej, która nie może opuścić struktury – powoduje mikropęknięcia i kruche zniszczenie. W procesach wymagających nagrzewania w atmosferze H₂, CO lub NH₃ stosować wyłącznie CW008A (Cu-OF).
CW004A wykazuje ograniczoną odporność na wodę morską i środowiska o wysokim stężeniu chlorków (ryzyko korozji wżerowej i pitting). Do zastosowań morskich stosować stopy CuNi10Fe lub CuNi30Mn.
Miedź czysta jest miękka i ciągliwa – skłonna do przyklejania się do krawędzi tnących (BUE) i tworzenia długich, taśmowych wiórów. Wymagane: bardzo ostre narzędzia z węglika (K/M) lub PCD, duże prędkości skrawania, obfite chłodzenie/smarowanie. Obróbka sucha niezalecana.
CW004A spełnia chemiczne wymogi czystości dla kontaktu z żywnością (Pb ≤ 0,005%), jednak dopuszczenie wymaga atestacji wg Rozp. (WE) 1935/2004 od producenta materiału. Admetal.pl nie wydaje deklaracji zgodności do kontaktu z żywnością.
Spawanie MAG (aktywny gaz CO₂/Ar+CO₂) powoduje utlenianie miedzi i porowatość spoiny. Stosować wyłącznie TIG lub MIG z gazem ochronnym Ar lub He. Wysoka przewodność cieplna miedzi wymaga intensywnego podgrzewania wstępnego (150–300°C) i dużej mocy źródła – ciepło szybko odprowadzane od spoiny.
★ = najlepsza ocena w danej kategorii spośród porównywanych stopów. CW008A (Cu-OF) – miedź beztlenowa: brak choroby wodorowej, przewodność el. min. 100% IACS, przewodność cieplna ~391 W/mK, stosowana w próżni i półprzewodnikach. EN AW-1050A – aluminium 99,5%: masa 3× niższa, przewodność el. 61% IACS, znacznie tańsze. Dane wg EN 12163:2021, Smithells Metals Reference Book oraz CDA.
